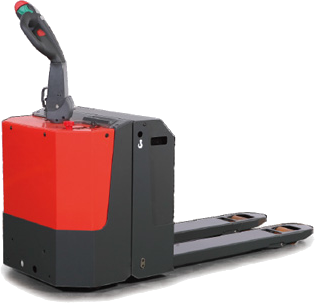

PT E20
Характеристика продукта
| обозначение | модель | PT E20 | PT E20US | модель | WP-LPT15 | WP-LPT15(AC) | ||||
| тип привода | Ba tte ry | тип привода | Electric | Electric | ||||||
| тип работы | Pedestrian | тип работы | Pedestrian | Pedestrian | ||||||
| Грузоподъемность | Q⑴ | 2.0 | Грузоподъемность | kg | 1500 | 1500 | ||||
| центр загрузки | c (mm) | 600 | центр загрузки | mm | 600 | 600 | ||||
| расстояние от центра загрузки до спинки вил | x (mm) | 965 | 1083 | расстояние от центра загрузки до спинки вил | mm | 963 | 1054 | 963 | 1054 | |
| колесная база | y (mm) | 1372 | 1490 | колесная база | mm | 1217 | 1310 | 1217 | 1310 | |
| вес | рабочий вес | kg | 470 | рабочий вес | kg | 286 | 286 | |||
| Нагрузка на ось, с грузом передняя/задняя | kg | 920/1550 | 1043/1427 | Нагрузка на ось, с грузом передняя/задняя | kg | 760/1026 | 674/1112 | 760/1026 | 674/1112 | |
|
Нагрузка на ось, без груза передняя/задняя |
kg | 388/82 | 394/76 |
Нагрузка на ось, без груза передняя/задняя |
kg | 222/64 | 226/60 | 222/64 | 226/60 | |
| колеса | колеса | Polyurethane (PU) | колеса | polyurethane wheels | ||||||
| размер колес, передние | 0x w (mm) | 0252^88 | размер колес, передние | mm | ?252x89 | ?252x89 | ||||
| размер колес, задние | 0x w (mm) | 084^85 | 082x110 | размер колес, задние | mm | ?84x70* | ?70x70** | ?84x70* | ?70x70** | |
| Дополнительные колеса(размеры) | 0x w (mm) | 0100x40 | Дополнительные колеса(размеры) | ?100x40 | ?100x40 | |||||
|
Колеса,количество передние/задние(x=управляемых колес) |
1x +2/2;+2/4 | 1x +-/ 2;+2/2 |
Колеса,количество передние/задние(x=управляемых колес) |
1x+2/2 or 1x+2/4 | 1x+2/2 or 1x+2/4 | |||||
| Колея, передних | b10 (mm) | 500 | Колея, передних | mm | 490 | 490 | ||||
| Колея, задняя | b11 (mm) | 367/512 | Колея, задняя | mm | 360 | 490 | 360 | 490 | ||
| Размеры | подъем | h3 (mm) | 12 0 | подъем | mm | 120 | 120 | |||
| положение ручки в положении min./ max. | h14 (mm) | 900/1260 | положение ручки в положении min./ max. | mm | 1235 | 1235 | ||||
| высота, опущенном положении | h13 (mm) | 85 | 83 | высота, опущенном положении | mm | 85 | 75 | 85 | 75 | |
| габаритная длина | l1 (mm) | 1736 | 1806 | габаритная длина | mm | 1590 | 1660 | 1590 | 1660 | |
|
Длина вил |
l2 (mm) | 587 |
Длина вил |
mm | 440 | 440 | ||||
| габаритная ширина | b1 (mm) | 729 | габаритная ширина | mm | 700 | 700 | ||||
| размеры вил | s/e/l (mm) | 60/173/1150 | 60/173/1220 | размеры вил | mm | 47/160/1150 | 47/160/1220 | 47/160/1150 | 47/160/1220 | |
| рассояние от вил до ручки | b5 (mm) | 5 4 0 / 6 8 5 | рассояние от вил до ручки | mm | 520 | 650 | 520 | 650 | ||
| дорожный просвет | m2 (mm) | 25 | 23 | дорожный просвет | mm | 34 | 24 | 34 | 24 | |
| ширина раб. Прохода с паллетом 800X1200 вдоль | Ast (mm) | 2234 | 2303 | ширина раб. Прохода с паллетом 800X1200 вдоль | mm | 2145 | 2176 | 2145 | 2176 | |
| радиус разворота | Wa ( mm) | 1570 | 1686 | радиус разворота | mm | 1480 | 1550 | 1480 | 1550 | |
| техническая характеристика | Скорость перемещения, с грузом/ без груза | km/h | 5.5 /5.5 | Скорость перемещения, с грузом/ без груза | km/h | 5.0 / 5.2 | 5.0 / 5.2 | |||
| скорость подьема с грузом/без нагрузки | mm/s | 20/40 | скорость подьема с грузом/без нагрузки | mm/s | 27 / 35 | 27 / 35 | ||||
|
Скорость опускания, с грузом/ без груза |
mm/s | 30/30 |
Скорость опускания, с грузом/ без груза |
mm/s | 42 / 27 | 42 / 27 | ||||
| Max. Способность к преодоления поъема, с грузом/ без нагрузки | % | 6/10 | Max. Способность к преодоления поъема, с грузом/ без нагрузки | % | 05.авг | 05.авг | ||||
| рабочий тормоз | Electromagnetic | рабочий тормоз | Electromagnetic brake | Electromagnetic brake | ||||||
| ел. Двигатель | тяговый двигатель | kW | 1,3 | тяговый двигатель | kW | 1.0 | 1.0(AC) | |||
| подъемный мотор | kW | 0.8 | подъемный мотор | kW | 0.8 | 0.8 | ||||
| батарея DIN 43531/ 35/ 36 A, B, C, no | no,3VBS | батарея DIN 43531/ 35/ 36 A, B, C, no | no | no | ||||||
| батарея, напряжение/емкость | V/ Ah | 24V/165Ah | батарея, напряжение/емкость | V/Ah | 2x12/80 | 2x12/80 | ||||
| вес батареи | kg | 160 | вес батареи | kg | 48 | 48 | ||||
| Потребление энергии асс. циклу VDI | kWh/h | Аккумулятор размеры, длина X ширина X высота | mm | 260x170x230 | 260x170x230 | |||||
| прочее | Тип привода управления | AC-Speed Control | тип контроллера | FET control | FET control | |||||
| уровень шума на водительском месте согластно станд. EN 12053 | dB(A) | 69 | уровень шума на водительском месте согластно станд. EN 12053 | dB(A) | <70 | <70 | ||||
| угол поворота | 205 | 205 | ||||||||
&
